Предложение №4. КОМПЛЕКС ТЕХНИЧЕСКИХ СРЕДСТВ АВТОМАТИЗИРОВАННОГО КОНТРОЛЯ И УПРАВЛЕНИЯ ДЛЯ ВРАЩАЮЩИХСЯ ПЕЧЕЙ ОБЖИГА МЛ 515 Комплекс технических средств (КТС) МЛ 515 предназначен для опера-тивного контроля и управления процессами обжига глинозема с целью получения исходных материалов для производства огнеупоров, а также для управления процессами хранения, транспортирования и сжигания в качестве дополнительного источника энергии твердого топлива (размолотая шелуха семян подсолнечника). Обеспечивает поддержание заданных температурных режимов печи, аэродинамических характеристик процесса, безопасных режимов сжигания природного газа и твердого топлива, контроль и управление функционированием технологического оборудования в автоматическом и ручном режимах. Модификации КТС могут быть использованы в других отраслях промышленного производства: печах обжига цемента, исходного сырья для металлургического производства, сушки исходного сырья компонентов шихты для стекловаренных печей и др. Выделены следующие подсистемы, связанные между собой посредством программируемого интерфейса: 1. Подсистема контроля и управления вращающейся печью. 2. Подсистема контроля и управления пневмотранспортом для подачи твердого топлива со щитом местного управления на удаленном участке подготовки твердого топлива. 3. АРМ технолога/обжигальщика на базе ПК. I. Подсистема управления печью обжига Выполнена в виде щита управления, в котором установлено оборудование, обеспечивающее функции контроля, управления, регулирования и защит относительно вращающейся печи, в т.ч. функции ручного управления отдельными механизмами и устройствами. В состав подсистемы входят средства контроля и управления технологическим процессом обжига, многоканальный графический регистратор параметров, средства аварийной защиты и сигнализации. II. Подсистема управления пневмотранспортом

Выполнена в виде щита управления, в котором установлено оборудование, обеспечивающее все функции контроля, управления, регулирования и защит относительно подачи твердого топлива на горение, в т.ч. функции ручного управления отдельными механизмами двух линий пневмотранспортной системы. В состав подсистемы входят средства контроля и управления, многоканальный графический регистратор, средства аварийной защиты и сигнализации. III. АРМ технолога/обжигальщика Представляет собой программно–технический комплекс, предназначенный для оперативного контроля и управления технологическим процессом обжига огнеупоров, включая подачу твердого топлива посредством пневмотранспортной системы. В состав подсистемы входят ПК с периферией и соответствующее программное обеспечение АРМ.

ДОДАТКОВА ІНФОРМАЦІЯ

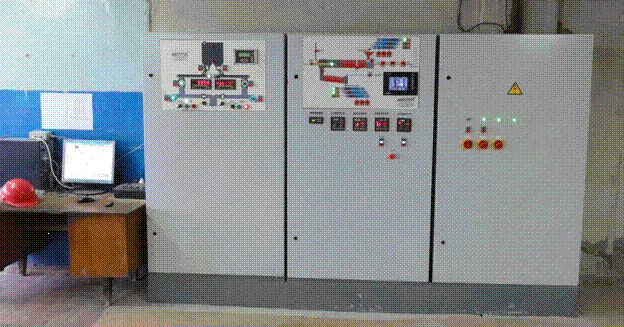

Фото 1– КТС автоматизированного контроля и управления, включая щит управления печью обжига, щит управления пневмотранспортом и АРМ технолога/оператора Все оборудование комплекса, программное обеспечение всех уровней разрабатывается и поставляется нашим предприятием.
