Предложение №3. СИСТЕМА АВТОМАТИЗИРОВАННОГО КОНТРОЛЯ И РЕГУЛИРОВАНИЯ ДЛЯ ПЕЧЕЙ ТЕРМООБРАБОТКИ МЕТАЛЛОИЗДЕЛИЙ МЛ 514 Системы МЛ 514 предназначены для оперативного контроля и регулирования температуры и давления/разрежения в печах для термообработки металлоизделий, а также обеспечения режима безопасного сжигания природного газа. Различные модификации системы используются для управления технологическими процессами в других отраслях промышленного производства: печах отжига стеклотары, туннельных печах для обжига кирпича, фарфора, строительной керамики. В состав системы входят регуляторы температуры МЛ 314 РТ либо регуляторы соотношения газ/воздух МЛ 313/315 РС (по количеству зон нагрева), регулятор давления/разрежения в печи МЛ 314 РД, блоки ручного управления МЛ 306, контроллер безопасности МЛ 380 КБ и многоканальный регистратор параметров (многострочный алфавитно – цифровой МЛ 914 либо графический МЛ 275). При необходимости в состав системы может быть включен контроллер технологического учета расхода природного газа МЛ 314 ИРГ.

АРМ оператора обеспечивает: сбор, регистрацию и архивирование текущих значений параметров процесса за любой промежуток времени; оперативную корректировку параметров процесса; представление данных на экране монитора в виде графиков, таблиц, диаграмм в заданном масштабе времени (почасовом, сменном, суточном); представление на экране монитора в 2-х мерном изображении технологической схемы процесса, в 3-х мерном – видов и разрезов печи с указанием установленного оборудования с одновременным отображением измеренных значений параметров и положения исполнительных органов; регистрацию нештатных ситуаций с указанием даты и времени; составление отчетных документов о работе печи за смену, сутки, месяц в удобном для анализа виде.

ДОДАТКОВА ІНФОРМАЦІЯ

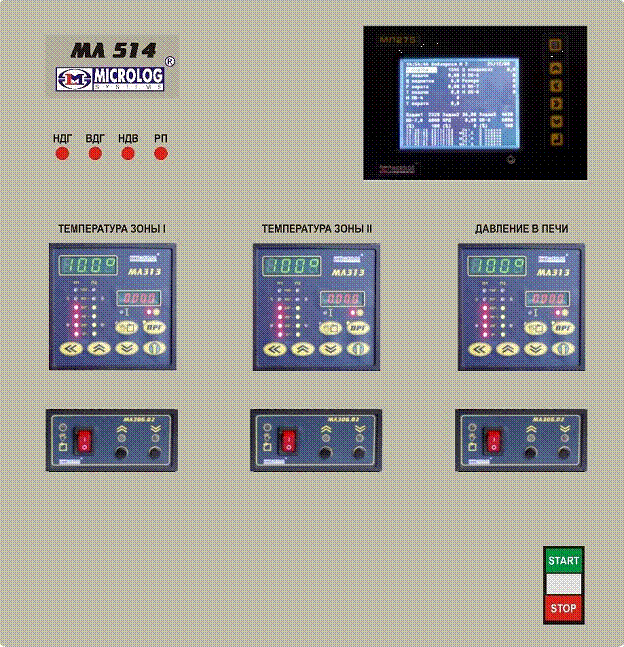

Рис.1 – Система контроля и регулирования МЛ 514
